Обжим витой пары

Обжим витой пары чаще всего делается коннектором 8P8C, чаще называемым RJ-45 (RJ45) в соответствии с цветовой схемой, соответствующей назначению кабеля.

Коннектор RJ-45 (слева — для витой пары FTP/STP/SSTP, с экранированным корпусом, справа — UTP)

Коннектор RJ-45 для витой пары FTP STP SSTP и коннектор RJ-45 для UTP:

Существует две основные схемы обжима кабеля: T568A и T568B, но значительно чаще применяется T568B. Для соединения компьютер-коммутатор или компьютер-хаб используют прямой кабель, обжатый с обоих сторон одинаково, соединения компьютер-компьютер или коммутатор-коммутатор (хаб-хаб) используют перекрестный кабель (кроссовер, сrossover) — с одной строны T568A, а с другой — T568B.

Схема обжима 4-х парного кабеля:

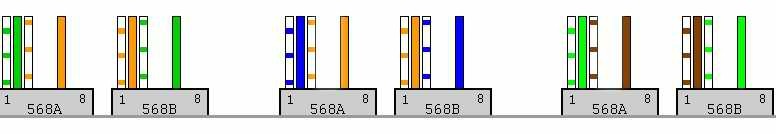

Схема обжима 2-х парного кабеля (цвет пар может быть разным в зависимости от производителя кабеля):

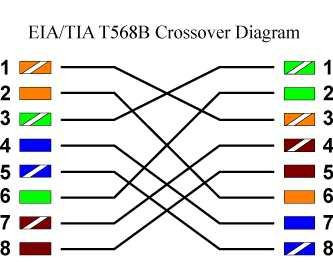

Если вы соединяете компьютеры между собой напрямую через гигабитные сетевые карты используйте схему Gigabit Crossover:

Если вы решили использовать FTP/STP и заземлить экран — заземляйте только в одном месте и только на 100%-ное заземление! Если есть сомнения — лучше не делать совсем, от «заземления» на батарею отопления или корпус электрощита может быть только хуже — причём не только компьютеру, но и вам!

Непосредственно технология обжима довольно проста:

1. Надрезать внешнюю оболочку кабеля специальным инструментом (или любым подручным — ножом, лезвием) и снять на длину 2-3 см.

2. Расплести проводники и упорядочить их согласно выбранной схемы.

3. Выровнять и распрямить концы проводников, а после — обрезать, оставив от оболочки кабеля примерно 12.5 мм.

4. Защищать сами проводники не надо!

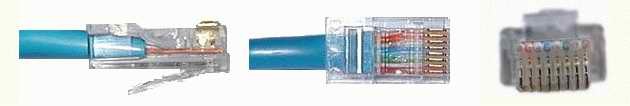

5. Зажимая оболочку кабеля одной рукой, другой аккуратно оденьте на кабель коннектор, держа его защелкой вниз и следя, чтобы проводники зашли в коннектор до упора и не перепутались, а оболочка кабеля вошла в корпус. Вот так должен выглядеть коннектор перед завершающим этапом:

Правильный обжим витой пары

6. Осталось только аккуратно вставить оконцованный кабель в специальные обжимные клещи (кримпер), несколько раз плавно их нажать. Убедитесь, что проводники и оболочка кабеля не сдвинулись, а ножи равномерно и без загиба вонзились в проводники. Зажимаются не только проводники, но и сама оболочка кабеля, поэтому следите, чтобы она достаточно заходила в корпус. Если кабель очень тонкий (встречается двухпарный кабель диаметром 2-3 мм) — для надежного обжима оболочки можно намотать немножко изоленты или надеть подходящий кембрик (кусочек оболочки толстой витухи).

Инструмент для обжима кабеля

Кримпер

Простые кримперы стоят довольно недорого и лучше всё-таки иметь такой инструмент дома — им можно обжимать не только сетевой кабель, но и телефонный с наконечником RJ-12 или RJ-11. Однако, если это случай разовый — можно обжать и узкой отверткой или ножом. У нас в сети ходит легенда про девушку, с легкостью обжимающую коннекторы ногтями ;)))

Только коннекторов побольше купите сразу, вряд ли получится с первого раза… И избегайте покупать коннекторы со вставкой — они для мягких многожильных кабелей и для их обжатия требуется определённая сноровка. Начинать с них не стоит…

Коннектор RJ-45 со вставкой
