Настройка Zyxel P-330W EE

Для начала необходимо убедиться, что настройки протокола Интернет на Вашем ПК в режиме автоматического получения, как на картинке ниже(так же можно подробнее ознакомиться в инструкции по настройке протокола tcp/ip в операционной системе windows 7)

Приступим к настройке роутера. Настройку рекомендуется производить через web-интерфейс. Для того чтобы в него попасть, откройте браузер (Internet Explorer, Opera и др.) и введите в адресной строке 192.168.1.1

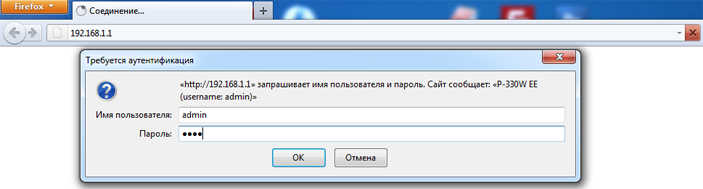

В появившемся окне введите:

Имя пользователя – admin

Пароль – 1234

Нажмите «OK»

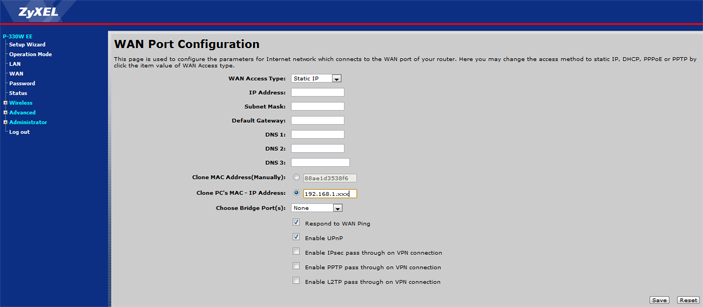

В левой колонке в разделе, который называется P330 EE открываем вкладку WAN и попадаем в настройки WAN Port Configuration

Здесь нам необходимо выбрать тип соединения, который использует Ваш поставщик Интернет

Wan Access Type — Выбираем Static IP

Введите параметры, предоставленные Вашим провайдером

IP address – пропишите IP-адрес предоставленный провайдером (10.173.xxx.yyy или 10.174.xxx.yyy)

Subnet mask – пропишите маску подсети (255.255.255.0)

Default Gateway – пропишите основной шлюз (10.173.xxx.254 или 10.174.xxx.254)

DNS 1, DNS 2 – пропишите DNS-серверы (192.168.2.11 , 192.168.2.14)

Если подключена услуга «Статический внешний IP», то данные могут отличаться от приведённых шаблонных

МАС – Если у провайдера используется привязка по МАС-адресу

Пропишите МАС-адрес Вашего сетевого адаптера в поле Clone MAC Address(или второй вариант Clone PC’s MAC – IP Addres» и в активизированном поле вводим IP адрес, полученный Вашим роутером от ПК, по умолчанию роутер Zyxel p330 ee выдает компьютеру – 192.168.1.33 — этим действием мы склонировали MAC address компьютера на роутер)

Или позвоните в техническую поддержку Вашего провайдера для обновления привязки, в этом случае поле Clone MAC Address оставьте без изменений

Если привязки нет, поле Clone MAC Addresss опять же оставьте без изменений

Нажимаем Save

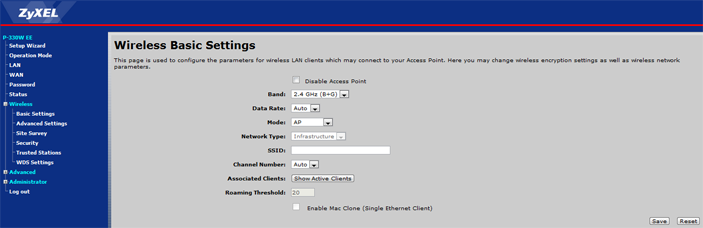

Открываем раздел Wireless в настройках маршрутизатора и переходим на вкладку Basic Settings

Здесь нам понадобиться только поле под названием SSID, сюда вводим название беспроводной сети, к которой будем подключать наши устройства с помощью WiFi соединения

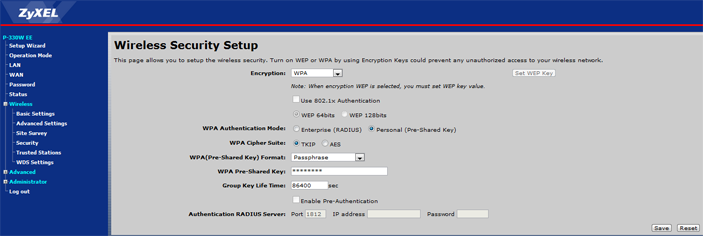

Далее в левой колонке открываем вкладку Security и видим справа Wireless Security Setup, т.е. настройки безопасности беспроводного соединения

В поле Encryption выбираем тип шифрования данных WPA (или WPA2)

Далее ставим переключатели в Personal (Pre-Shared Key) и TKIP или AES соответственно в полях WPA Authentification Mode и WPA Cipher Suite

И наконец, в поле WPA Pre-Shared Key вводим ключ безопасности(пароль на беспроводное сетевое соединение)

Нажимаем Save

Роутер настроен, далее дополнительные настройки.

Далее настраиваем параметры адаптера беспроводной сети на Вашем ПК или ноутбуке

Если Ваш адаптер беспроводной сети включен, в нижнем правом углу экрана должен быть соответствующий значок:

Кликните по вышеуказанному значку и выберите из списка Вашу беспроводную сеть (ее название соответствует значению в поле «SSID»). Кликнув по нужной сети правой кнопкой мыши, выберите из контекстного меню пункт Свойства.

В результате увидите окно:

Здесь мы делаем настройки, аналогичные сделанным на роутере

Тип безопасности — WPA-Personal или WPA2-Personal

Ключ безопасности сети – вводим то же значение, что и на роутере в поле WPA Pre-Shared Key

После внесения всех изменений нажимаем кнопку ОК

После чего Ваш ПК должен подключиться к выбранной беспроводной сети

Кликнув по значку беспроводных сетей в нижнем правом углу экрана мы можем вручную подключаться или отключаться от выбранной сети по клику правой кнопкой мыши, выбрав соответственно Подключить или Отключить

Настройка IP-телевидения

С последней прошивкой с официального сайта IP-TV на данном маршрутизаторе работает без нареканий

Проброс портов

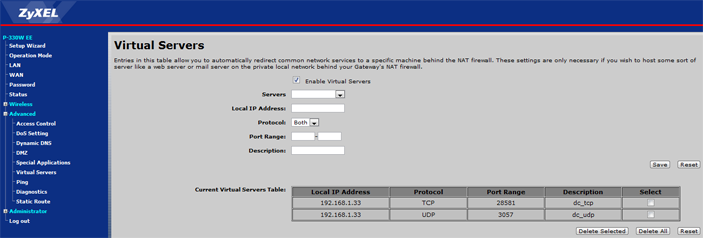

В разделе Advanced идем на вкладку Virtual Server

С начало разрешим данную функцию на роутере, для этого ставим «галочку Enable Virtual Server, затем в активные поля вводим требуемые данные

Поле Server можно оставить неизменным

В поле Local IP Address вводим тот самый IP, полученный нами от роутера 192.168.1.33 по умолчанию у меня, у Вас может быть другой

Далее необходимо выбрать протокол Protocol — это TCP или UDP, или сразу оба

Осталось только ввести номер порта(любой открытый порт), и нажать кнопку Save
